Materialsatz X-Achse mit Drehstrommotor
Art-Nr. 9641
Preis 240,00 Euro
Pos.
Stck.
Benennung
Norm-Kurzbezeichnung
Werkstoff
Bemerkung

50

1

Flachstahl

DIN EN 10278 – 70 x 8 x 413

S235JR+C

51/52

2

Flachstahl

DIN EN 10278 – 50 x 12 x 123

S235JR+C

53

2

Bolzen

DIN EN 10278 – Ø12 x 343

11SMn30+C

54

1

Gewindespindel

Tr12 x 3 x 303

S185

55

1

Flachstahl

DIN EN 10278 – 70 x 8 x 113

S235JR+C

56

2

Vierkantstahl

DIN EN 10278 – 30 x 30 x 73

S235JR+C

57/58

1

Vierkantstahl

DIN EN 10278 – 30 x 30 x 23

S235JR+C

59

1

Spindelmutter

Ø28 x 15

CuZn40Pb2

siehe Skizze unten

60/61

2

Rundmessing

DIN 1756 – Ø25 x 19

CuZn40Pb2

62

1

Rundmessing

DIN 1756 – Ø25 x 23

CuZn40Pb2

63

1

Bolzen

DIN EN 10278 – Ø25 x 13

11SMn30+C



64

1

Stahlblech

DIN EN 10131 Bl 2 – 80 x 135

DC01– A

65

1

Stahlblech

DIN EN 10131 Bl 2 – 45 x 340

DC01– A

66

1

Stahlblech

DIN EN 10131 Bl 1,5 – 50 x 188

DC01– A

67

4

Stahlblech

DIN EN 10131 Bl 2 – 30 x 35

DC01– A

68

4

Flachstahl

DIN EN 10278 – 30 x 8 x 38

S235JR+C

71

5

Lagerbuchse

Ø12 x 12

Polyamid

72

3

Lagerbuchse

Ø8 x 6

Polyamid

82

1

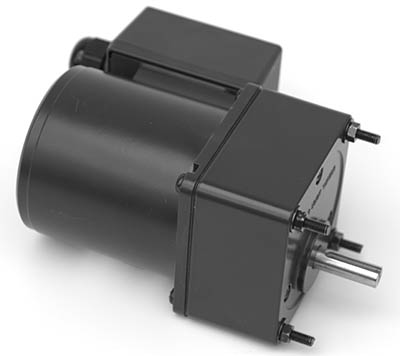

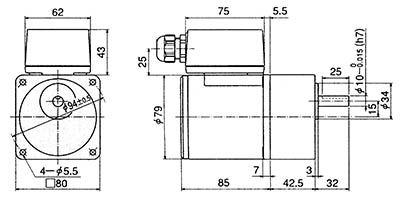

Drehstrommotor
mit Getriebe 9:1

Ø25 Watt, 400 Volt, 0,12 Ampere25 Watt, 400 Volt, 0,12 Ampere25Watt 400Volt 0,12Ampere
