Materialsatz HHG_VI Drehstrommotor                           Art-Nr. 10252                       188,00 Euro
Nr
Stck
Benennung Norm-Kurzbezeichnung Werkstoff Verwendung
1
1
Stahlblech DIN EN 10131 - Bl 1,5 - 250 x 100 DC01 - A B6
2
1
Stahlblech DIN EN 10131 - Bl 2 - 80 x 135 DC01 - A B6
3
2
Bolzen DIN 1756 Ø25 x 19 CuZn40Pb2 B6 Kupplung
4
1
Bolzen DIN 1756 Ø25 x 23 CuZn40Pb2 B6 Kupplung
5
1

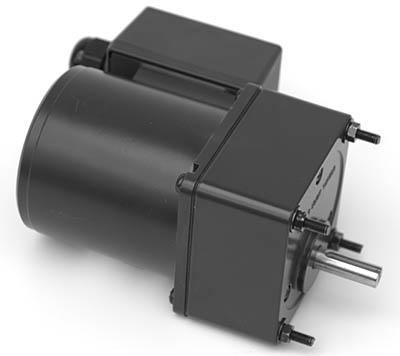

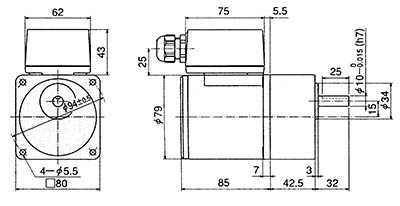

Drehstrommotor mit Getriebe 9:1, 400Volt, 25 Watt 0,12 Ampere B6
6
2
Gewindestift ISO 4026 - M5 x 6 St B6
7
4
Sechskantmutter ISO 4032 - M5 St B6
8
8
Scheibe ISO 7092 - 5 St B6
9
4
Zylinderschraube DIN 7984 - M4 x 10 - 8.8 St B6
10
4
Zylinderschraube DIN 7984 - M5 x 10 - 8.8 St B6
11
4
Senkschraube ISO 10642 - M4 x 8 - 8.8 St B6

Im Materialsatz HHG_VI Drehstrommotor Art-Nr. 10252 sind die Positionen zusammengefasst, die im Arbeitsauftrag 3 der Baugruppe 6 zum Umrüsten des Kurbelantriebs auf einen Antrieb mit einem Drehstrommotor erforderlich sind.







Außerdem können Sie folgendes Lernmaterial zum HHG_VI bei uns beziehen:
