Rohmaterialsatz HHG IV für Metallberufe                                        Art-Nr. 9140           242,00 Euro

Der Rohmaterialsatz Art-Nr. 9140 enthält das Rohmaterial zum Handhabungsgerät IV für Metallberufe laut nachfolgender Liste, jedoch nicht die Schrauben, Muttern, Zylinderstifte usw. denn die sind üblicherweise in den Betrieben vorrätig.

Dieser Rohmaterialsatz enthält das Rohmaterial für die Baugruppen 1 bis Baugruppe 6 Arbeitsauftrag 1 des Handhabungsgerätes IV für Metallberufe.

Einige Positionen des Rohmaterialsatzes mit identischen Halbzeug-Abmessungen sind zusammengefasst.

Das Material für das Umrüsten der unteren Achse des Handhabungsgerätes IV im Arbeitsauftrag 2 der Baugruppe 6 auf einen Antrieb mit dem Gleichstrommotor erhalten Sie im

Nr
Stck
Benennung Norm-Kurzbezeichnung Werkstoff Verwendung
1
1
Stahlblech DIN EN 10131 - Bl 1,5 - 250 x 100 DC01 - A B1 P.1, B3 P.5
2
4
Stahlblech DIN EN 10131 - Bl 2 - 30 x 35 DC01 - A B6 Pos 15
3
1
Stahlblech DIN EN 10131 - Bl 2 - 45 x 340 DC01 - A B6 Pos 13
4
1
Flachstahl DIN EN 10278 – 12 x 6 x 24 S235JR+C B3 Pos. 10
5
1
Flachstahl DIN EN 10278 – 14 x 14 x 12 S235JR+C B3 Pos. 7
6
1
Flachstahl DIN EN 10278 – 15 x 8 x 150 S235JR+C B4 Pos. 1
Material ist für 2 x B4 Pos. 10
7
1
Flachstahl DIN EN 10278 – 15 x 10 x 130 S235JR+C B3 Pos. 2
Material ist für 2 x B3 Pos. 2
8
1
Flachstahl DIN EN 10278 – 25 x 15 x 60 S235JR+C B5 Pos. 1
9
4
Flachstahl DIN EN 10278 – 30 x 8 x 38 S235JR+C B6 Pos. 15
10
1
Flachstahl DIN EN 10278 – 30 x 8 x 85 S235JR+C B1 Pos. 11
11
2
Flachstahl DIN EN 10278 – 30 x 8 x 168 S235JR+C B4 Pos. 5
12
1
Flachstahl DIN EN 10278 – 30 x 20 x 22 S235JR+C B3 Pos. 12
13
1
Flachstahl DIN EN 10278 – 30 x 20 x 63 S235JR+C B3 Pos. 1
Material ist für Variante 1 des Grundkörpers B3 Pos. 1
14
1
Flachstahl DIN EN 10278 – 30 x 25 x 63 S235JR+C B3 Pos. 1
Material ist für Variante 2 des Grundkörpers B3 Pos. 1
15
2
Flachstahl DIN EN 10278 – 30 x 30 x 23 S235JR+C B6 Pos. 10/11
16
2
Flachstahl DIN EN 10278 – 30 x 30 x 73 S235JR+C B6 Pos. 9
17
1
Flachstahl DIN EN 10278 – 45 x 12 x 65 S235JR+C B5 Pos. 13
18
2
Flachstahl DIN EN 10278 – 45 x 25 x 105 S235JR+C B1 Pos. 5/13
19
2
Flachstahl DIN EN 10278 – 50 x 12 x 123 S235JR+C B6 Pos. 2/3
20
1
Flachstahl DIN EN 10278 – 70 x 8 x 25 S235JR+C B5 Pos. 9
21
1
Flachstahl DIN EN 10278 – 70 x 8 x 44 S235JR+C B1 Pos. 8
22
1
Flachstahl DIN EN 10278 – 70 x 8 x 113 S235JR+C B6 Pos. 8
23
1
Flachstahl DIN EN 10278 – 70 x 8 x 413 S235JR+C B6 Pos. 1
24
1
Flachstahl DIN EN 10278 – 70 x 10 x 113 S235JR+C B1 Pos. 2
25
1
Flachstahl DIN EN 10278 – 70 x 12 x 60 S235JR+C B4 Pos. 8
26
2
Bolzen DIN EN 10278 – Ø8 x 210 11SMn30+C B2, B5, B6
Material ist für B2 Pos. 3 u. B5 Pos. 10 und für B5 Pos. 3 u. B6 Pos. 7
27
2
Bolzen DIN EN 10278 – Ø10 x 180 11SMn30+C B1 Pos. 7
28
1
Bolzen DIN EN 10278 – Ø12 x 40 11SMn30+C B3 Pos. 11
29
2
Bolzen DIN EN 10278 – Ø12 x 343 11SMn30+C B6 Pos. 4
30
2
Bolzen DIN EN 10278 – Ø18 x 30 11SMn30+C B2 P.4, B5 P.4
31
1
Bolzen DIN EN 10278 – Ø30 x 25 11SMn30+C B4 Pos. 9
32
1
Bolzen DIN EN 10278 – Ø30 x 125 11SMn30+C B1 Pos. 14
33
1
Bolzen DIN EN 10278 – Ø50 x 22 11SMn30+C B6 Pos. 6
34
1
Bolzen DIN EN 10278 – Ø50 x 120 11SMn30+C B5 Pos. 1/2
35
1
Bolzen DIN EN 10278 – Ø50 x 175 11SMn30+C B2 Pos. 1/2
36
1
Gewindebolzen DIN 975 – M8 x 150  S185 B5 Pos. 5
37
1
Gewindebolzen DIN 975 – Tr12 x 3 x 303  S185 B6 Pos. 5
38
1
Bolzen DIN 1756 – Ø20 x 70 CuZn40Pb2 B5
Material ist für B5 Pos. 4, 7, 8
39
1

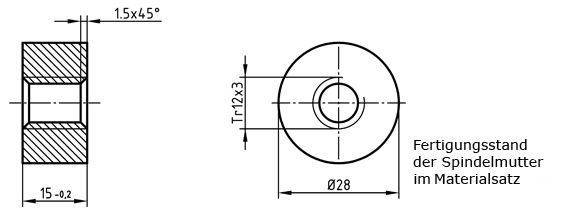

Spindelmutter DIN 1756 – Ø28 x 15 (siehe Skizze) CuZn40Pb2 B6 Pos. 12
40
1
Bolzen Ø20 x 195 (zum Abstechen) Polyamid B2, B5, B6
41
3
Lagerbuchse Ø8 x 6 Polyamid B6 Pos. 19
42
6
Lagerbuchse Ø10 x 12 Polyamid B1 Pos. 6
43
5
Lagerbuchse Ø12 x 12 Polyamid B6 Pos. 18
44
2
Zylinderdichtung Nutring 8 x 18 x 8 NBR B2 Pos. 6
45
2
Kolbendichtung O-Ring 10,00 – 3,00 B2 Pos. 5
46
2
Flachkopfschraube DIN 923 - M5 x 10 - 5.8 B3 Pos. 4
47
1
Druckfeder DIN 2098 – 0,5 x 5 x 20 B3 Pos. 3
