Die Baugruppe 5 enthält die folgenden fünf Teilaufgaben:
Spannungsversorgung für digitale Schaltungen herstellen

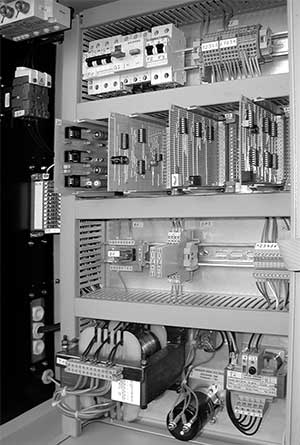

In der ersten Teilaufgabe stellen die Auszubildenden eine Spannungsversorgungsplatine her oder verwenden eine vorhandene Platine und bauen diese und einen zusätzlichen Transformator in den Schaltschrank ein.
Grundlagen der Digitaltechnik
Die Lernenden erarbeiten sich in dieser Teilaufgabe die Grundlagen der Digitaltechnik.
Weitere Themen dieser Teilaufgabe sind:
Das Handhabungsgerät mit einer Funktionsplatine ansteuern
Die Auszubildenden stellen in dieser Teilaufgabe eine Funktionsplatine her, bauen sie in den Schaltschrank ein und steuern damit die obere Horizontalachse des Handhabungsgerätes an.
Zähler mit einer 7-Segment-Anzeige herstellen
In dieser Teilaufgabe zählen die Lernenden, wie oft die obere Horizontalachse des Handhabungsgerätes die vordere Endlage erreicht hat.
Sie verwenden dazu eine Zählerplatine und eine Anzeigeplatine im Schaltschrank.
Die Anzeigeplatine wird in die Schaltschranktür eingebaut.
Schieberegister, V.24-Schnittstelle integrieren
Der Schwerpunkt dieser Teilaufgabe sind die unterschiedlichen Möglichkeiten der Datenübertragung zwischen der Zählerplatine und der Anzeigeplatine.
Folgende Themen werden bearbeitet:
