Die Baugruppe 6 enthält folgende Aufgaben

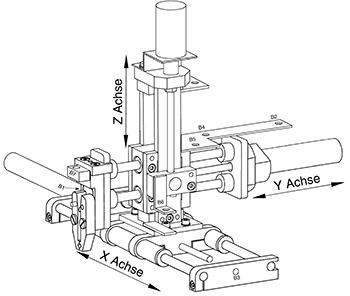

In der Baugruppe 6 steuern die Auszubildenden das Handhabungsgerät mit einer S7-SPS an.
Die Baugruppe 6 enthält die folgenden fünf Teilaufgaben:
S7-SPS, Platinenhalter und Relais in den Schaltschrank einbauen
In der ersten Teilaufgabe bauen die Auszubildenden eine S7-SPS, einen Platinenhalter und Schütze in den Schaltschrank ein und fertigen eine Schnittstellenleitung zwischen S7-SPS und PC an.
Wenn das Handhabungsgerät noch nicht mit einer pneumatisch betätigten unteren Horizontalachse ausgestattet ist, wird die Achse ebenfalls in dieser Teilaufgabe angefertigt.
Einzelne Achsen des Handhabungsgerätes mit einer S7-SPS ansteuern
In der zweiten Teilaufgabe bearbeiten die Auszubildenden 14 verschiedene Aufgabenstellungen der SPS-Technik und steuern einzelne Achsen des Handhabungsgerätes an.
Drehzahlstellerplatine herstellen
In dieser Teilaufgabe stellen die Auszubildenden eine Drehzahlstellerplatine für den Gleichstrommotor der Vertikalachse des Handhabungsgerätes aus einem Bausatz her.
Wenn das Handhabungsgerät noch keinen elektrischen Antrieb der Vertikalachse besitzt, wird auch der in dieser Teilaufgabe hergestellt.
Diese Teilaufgabe enthält Grundlagenübungen zur Operationsverstärkertechnik.
Schwerpunkte dieser Teilaufgabe sind die Operationsverstärkertechnik und die Drehzahlverstellung eines Gleichstrommotors.
Das komplette Handhabungsgerät mit einer S7-SPS ansteuern
In der vierten Teilaufgabe steuern die Auszubildenden alle Achsen und den Greifer des Handhabungsgerätes mit einer S7-SPS an.
Die Sicherheitstechnik an Maschinen und Anlagen und die Not-Aus-Abschaltungen werden integriert.
SPS–Aufgaben bearbeiten
In dieser Teilaufgabe bearbeiten die Auszubildenden unterschiedlichen SPS-Aufgaben mit steigendem Schwierigkeitsgrad.
Themen dieser Teilaufgabe sind:
Damit sind die Lernmaterialien zur Elektro- und Steuerungstechnik des zweiten Ausbildungsjahres für Mechatroniker abgeschlossen.
Die so erstellte Anlage kann in der Abschlussprüfung der Mechatroniker als Alternative zum eigenständigen betrieblichen Auftrag genutzt werden.
